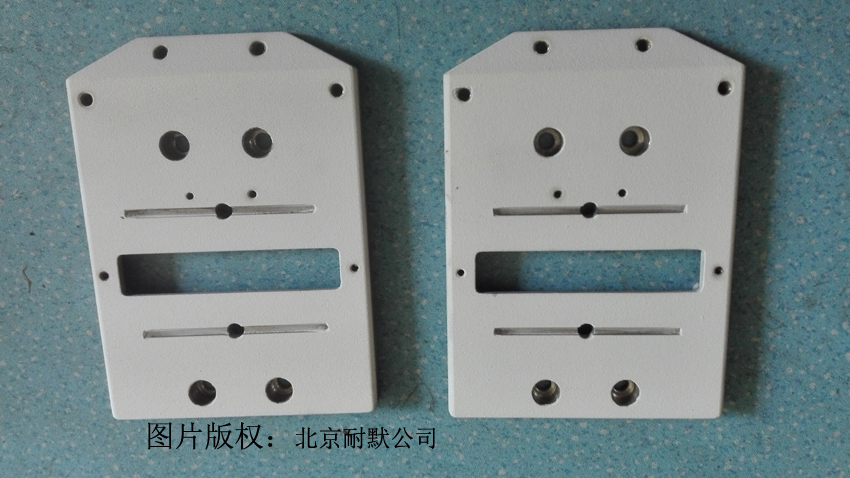

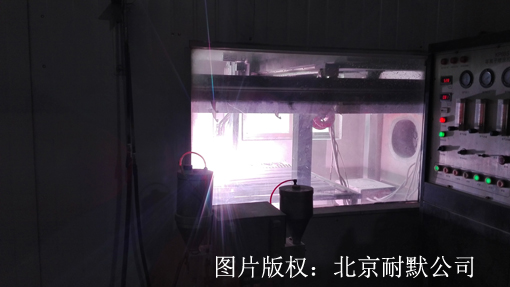

采用等离子喷除技术．在FeCrAIRE台金基体表面制备铝钛陶瓷涂层和氧化铝陶瓷涂层，与浸渍法制备的氧化铝陶瓷涂层进行比较利用XRD、SEM、BET和超声振动等分析测试技术．对陶瓷涂层的微观结构与表面特性进行研究。

结果表明，加入适量的CeO、La、ZrO、SiO后．氧化铝喷涂陶瓷涂层的表面组成相主要保持为一AIo，其蜂窝状多L结构上堆积了大量弥散分布的纳米微粒；这种复台结构既保证了棘层与载体牢固的结合，表现出优于氧化铝浸溃陶瓷涂层的抗振性与抗热震性，又使得陶瓷涂层的几何比表面达到32lm／g，大大超过铝钛喷涂埭层因此，可用等离子喷涂工艺制备氧化锚陶瓷涂层，作为承载活性组分的分散层，用于摩托车的金属载体排气催化荆。
